·智能型温度变送器可通过HART调制解调器与上位机通讯或与手持器和PC机对变送器的型号、分度号、量程进行远程信息管理、组态、变量监测、校准和维护功能;
·智能型温度变送器可按用户实际需要调整变送器的显示方向,并显示变送器所测的介质温度、传感器值的变化、输出电流和百分比例;
◆HZ-SBW系列一体化温度变送器工作原理 :
热电偶或热电阻传感器将被测温度转换成电信号,再将该信号送入变送器的输入网络,该网络包含调零和热电偶补偿等相关电路。经调零后的信号输入 到运算放大器进行信号放大,放大的信号一路经V/I转换器计算处理后以4-20mA直流电流输出;另一路经A/D转换器处理后到表头显示。变送器的线性化电路有两种,均采用反馈方式。对热电阻传感器,用正反馈方式校正,对热电偶传感器,用多段折线逼近法进行校正。一体化数字显示温度变送器有两种显示方式。LCD显示的温度变送器用两线制方式输出,LED显示的温度变送器用三线制方式输出。
◆HZ-SBW系列一体化温度变送器主要技术参数
1、输入信号:热电偶:K、E、J、B、S、T、N。热电阻:Pt100、Cu50、Cu100(三线制、四线制)。智能型温度变送器的输入信号可通过手持器和PC机任意设置;
2、输出信号:在量程范围内输出4-20mA直流信号,与热电偶或热电阻的输入信号成线性或与温度成线性。智能型温度变送器输出4-20mA直流信号同时叠加符合HART标准协议通信;隔离式温度变送器:输入与输出相隔离,隔离电压500V,增加了抗共模干扰能力,更适合与计算机连网使用;
3、基本误差:0.5%FS、0.2%FS、智能型0.2%FS;
4、接线方式:二线制、三线制、四线制;
5、显示方式:四位LCD显示现场温度,智能型四位LCD可通过PC机或手持器设定使之显示现场温度、传感器值、输出电流和百分比例中的任一种参数;
6、工作电压:普通型号12V-35V,智能型12V-45V,额定工作电压为24V
7、允许负载电阻:500Ω(24VDC供电);极限负载电阻R(max)=50(Vmin-12),例如在额定工作电压24V时,负载电阻可在0-600Ω范围内选择使用。
8、工作环境:a:环境温度-25-+80℃(常规型)
-25-+70℃(数显型)
-25-+75℃(智能型)
b:相对湿度:5%-95%
c:机械振动f≤50Hz, 振幅≤0.15mm
d:无腐蚀气体或类似的环境;
9、 环境影响系数:δ≤0.05%/℃。
◆测量范围 |
|
|
类 别 |
材 质 |
分 度 号 |
测 量 范 围 |
热
电
偶
|
镍铬-康铜 |
E |
0-1000℃范围内任选 |
镍铬-镍硅 |
K |
0-1300℃范围内任选 |
铂铑10-铂 |
S |
0-1600℃范围内任选 |
铂铑30-铂铑6 |
B |
0-1800℃范围内任选 |
铜-康铜 |
T |
0-400℃范围内任选 |
铁-康铜 |
J |
0-1200℃范围内任选 |
热
电
阻
|
铜热电阻 |
Cu50 |
-50-+150℃范围内任选 |
铜热电阻 |
Cu100 |
-50-+15℃范围内任选 |
铂热电阻 |
Pt100 |
-200-+600℃范围内任选 |
|
|
|
◆型号命名方式 |
|
|
|
|
型号
|
类别
|
感温元件
材料
|
温度
变送
器
|
安装固定
方式
|
接线
盒形式
|
保护
管直径
|
工作
端形式
|
显示
形式
|
附加安
装形式
|
说 明 |
W |
|
|
|
|
|
|
|
|
|
温度仪表
|
|
|
R |
|
|
|
|
|
|
|
|
热电偶
|
Z |
|
|
|
|
|
|
|
|
热电阻
|
|
M |
|
|
|
|
|
|
|
镍铬硅-镍铬
|
N
|
|
|
|
|
|
|
|
镍铬-镍硅
|
E |
|
|
|
|
|
|
|
镍铬-铜镍
|
F |
|
|
|
|
|
|
|
铁-铜镍
|
C |
|
|
|
|
|
|
|
铜-铜镍
|
P |
|
|
|
|
|
|
|
铂
|
C |
|
|
|
|
|
|
|
铜
|
|
B |
|
|
|
|
|
|
温度变送器
|
|
1 |
|
|
|
|
|
无固定装置 |
2 |
|
|
|
|
|
固定螺纹 |
3 |
|
|
|
|
|
活动法兰 |
4 |
|
|
|
|
|
固定法兰 |
5 |
|
|
|
|
|
活络管接头式 |
6 |
|
|
|
|
|
固定螺纹锥形式 |
7 |
|
|
|
|
|
直形管接头式 |
8 |
|
|
|
|
|
固定螺纹管接头式 |
9 |
|
|
|
|
|
活动螺纹管接头式 |
|
2 |
|
|
|
|
防喷式 |
3 |
|
|
|
|
防水式 |
4 |
|
|
|
|
防爆式 |
|
0 |
|
|
|
Ф16 |
1 |
|
|
|
Ф12 |
2 |
|
|
|
Ф16高铝质管 |
3 |
|
|
|
Ф20高铝质管 |
|
G |
|
|
变截面 |
|
M |
|
模拟显示 |
S |
|
数字显示 |
|
无 |
正常安装 |
Z |
分离安装 |
W |
R |
N |
B |
2 |
4 |
0 |
G |
S |
Z |
典型型号选型 |
|

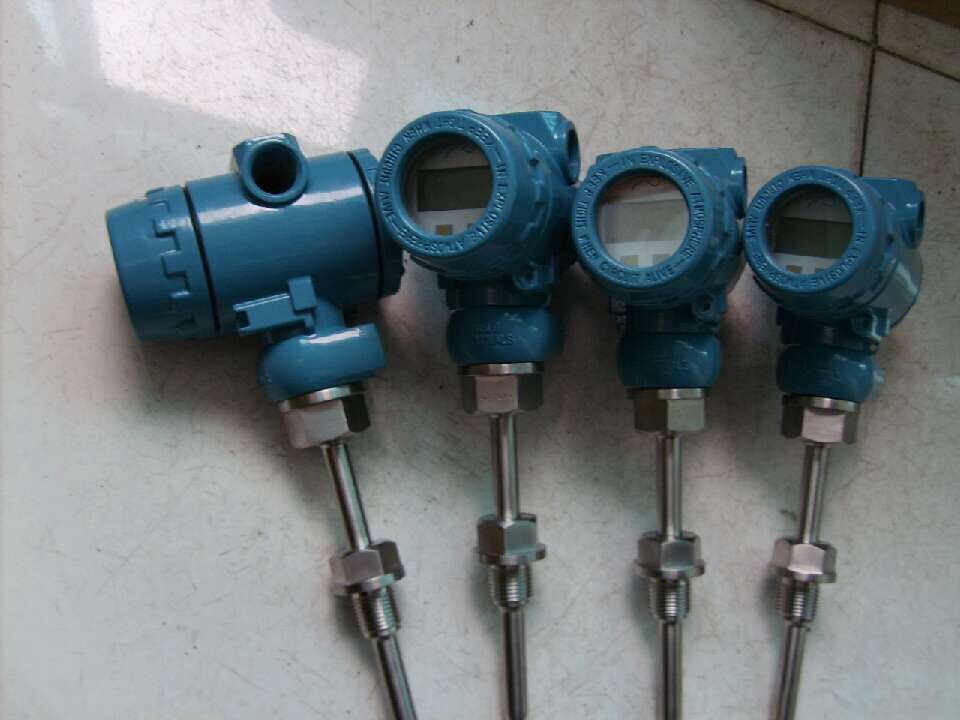

◆HZ-SBW系列一体化温度变送器特点
·HZ-SBW系列一体化温度变送器采用硅橡胶或环氧树脂密封结构,因此耐震、耐湿、适合在恶劣的现场环境安装使用;
·现场安装在热电偶、热电阻的接线盒内使用,直接输出4-20mA、0-10mA的输出信号。这样既节约了昂貴的补偿导线费用,又提高了信号远距离传输过程中的抗干扰能力;
·热电偶变送器具有冷端温度自动补偿功能;
·精度高、功耗低,使用环境温度范围宽,工作稳定可靠。
·HZ-SBW系列一体化温度变送器适用范围广、既可以与热电偶、热电阻形成一体化现场安装结构,也可以作为功能模块安装在检测设备中和仪表盘上使用;
